煉焦化學工業是煤炭化學工業的一個重要部分。在高溫煉焦過程中除了可以獲得大量焦炭還可能回收到一些化學產品。通過對煉焦過程中產生的化學產品進行回收、加工提取焦油、氨、萘、硫化氫、粗苯等產品之后,還可以獲得大量凈焦爐煤氣。
我國是世界焦炭產量大的國家,2010 年焦炭產量為 3.8 億噸,約占世界焦炭總產量的 60%,因此產生的焦爐煤氣量巨大。對于高效、合理地利用它,莫過于已經問世多年的焦爐煤氣制甲醇技術了,那么對于甲醇的制備過程,紅外熱像儀能起到怎樣的作用呢?

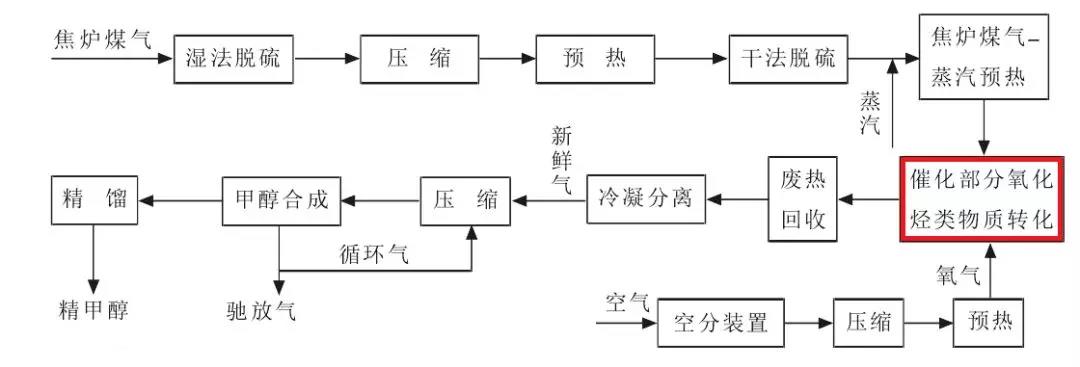

↑焦爐煤氣制甲醇工藝流程示意圖
焦爐煤氣通過冷凝鼓風、電捕、脫硫、脫氨、脫苯,送出界區、進入鋼制的轉化爐,在轉化爐管內,完成重要的一步:配合催化劑對焦爐煤氣進行高溫氧化。在這個過程中,對轉化爐管的溫度控制直接影響著甲醇的轉化效率。

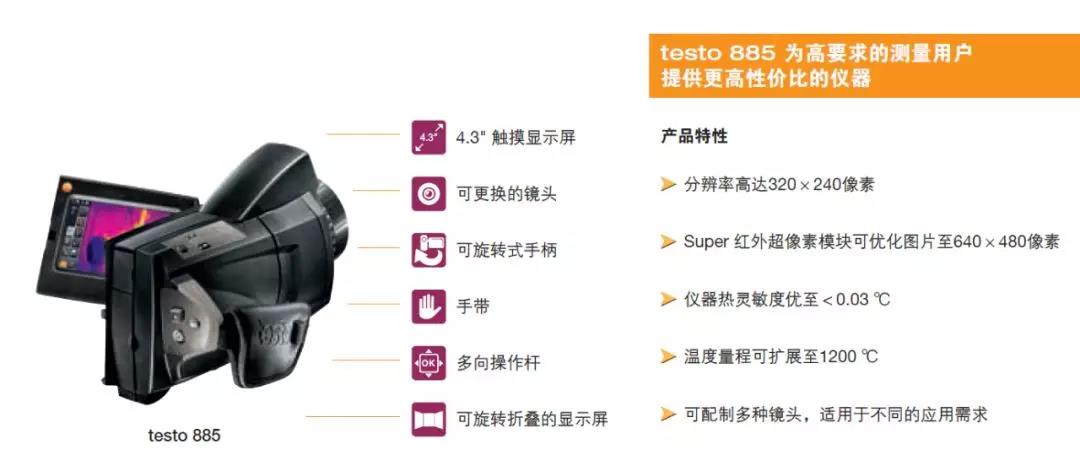

↑TESTO 885 紅外熱像儀
北京菲爾伯環境科技有限公司自成立起二十多年以來,一直致力于為高耗能企業及研究院所提供的解決方案,是德國德圖TESTO的代理商。此次,攜TESTO 885 紅外熱像儀,配合監測焦爐煤氣制甲醇的生產過程。坐標山西某化學品公司:

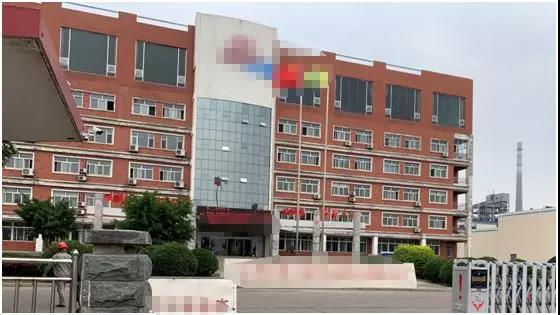

↑某化學品公司
某化學品公司項目是在原30萬噸/年焦爐氣制甲醇項目的基礎上進行改、擴建而成的焦爐氣高效利用制化學品項目。

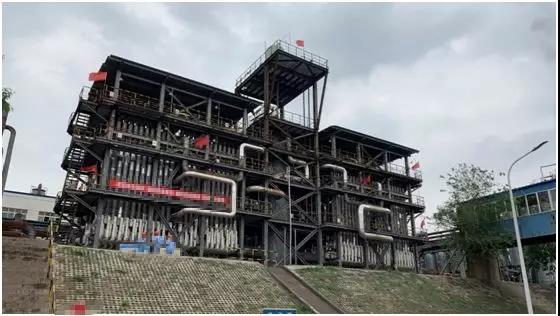

↑轉化爐
來自經脫硫的焦爐煤氣與廢熱鍋爐來的蒸汽混合,進入焦爐煤氣預熱器,再經預熱路預熱到660℃后進入轉化爐。來自空分裝置的氧氣加入安全蒸汽后經預熱爐預熱到300℃,進入焦爐轉化爐,在催化劑的作用下,轉化為滿足甲醇合成的原料氣。
據現場技術人員了解,過程中重要的即轉化爐及爐管路的溫度控制:溫度低了影響轉化效率;溫度高了則浪費了熱能,無形中增加成本。對于該廠年30萬噸的量級來說,溫度控制的重要性可想而知。

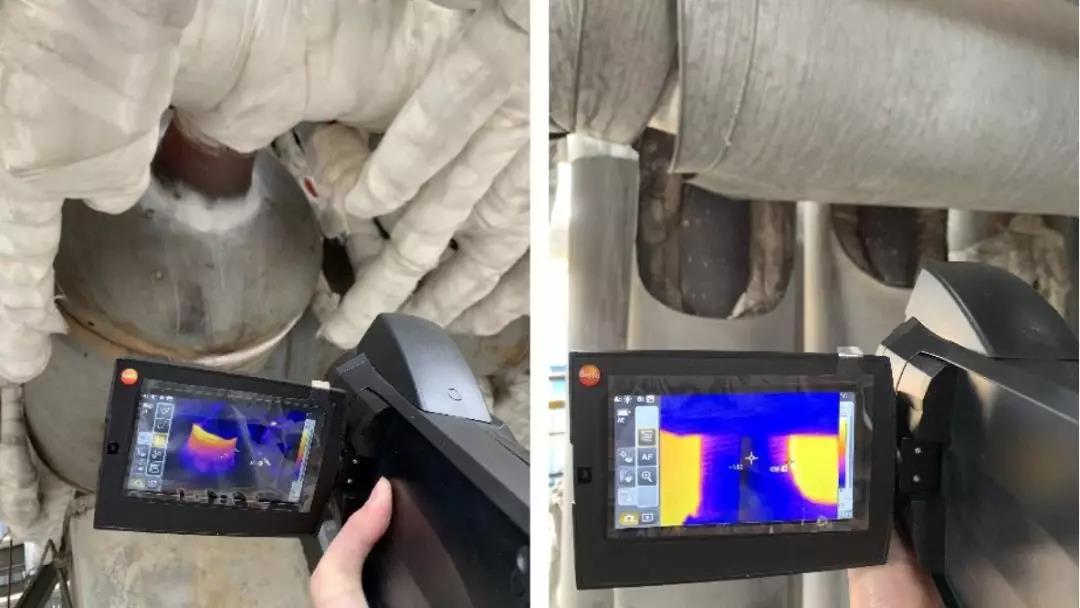

↑TESTO 885 紅外熱像儀對轉化爐管進行測量
2004年世界套投產成功的焦爐煤氣制甲醇裝置在云南曲靖落成,年產8萬噸甲醇。焦爐煤氣制甲醇裝置配套使用在線式K型熱電偶進行測試,并使用紅外測溫槍進行日常監測。
在線式K型熱電偶長時間測量會隨時間產生漂移,同時由于焦爐煤氣氣體成分復雜,影響熱電偶使用壽命。熱電偶是半安裝,但轉化爐溫度較高,運維比較困難。紅外測溫槍雖然和紅外熱像儀采用相同原理,但是只能進行單點測量,觀測距離和被觀測物體的表面材質及形狀都對其測量有很大的影響,并不適用于復雜的工況。
↑TESTO 紅外熱像儀配套軟件
TESTO885紅外熱像儀不僅可以在現場進行測量,通過免費提供的軟件,可以對比觀察紅外圖片及可見光圖片。只需要輕點鼠標,就可以看到圖像中任一點的溫度。同時對于不同的材質,可以輕松修改不同測點的輻射率,以獲得溫度。
此次使用TESTO 885 紅外熱像儀協同生產監測結束,現場總工對儀表的使用情況表示滿意,同時詳細了解了TESTO 885的儀器特點,認為它是作為現代化生產控制儀表。
